از سیم و کابل مفتولی برای سیم کشی ثابت ساختمان ها، نصب در لوله های برق، تابلو های توزیع، برخی تجهیزات صنعتی، موتورهای الکتریکی و حتی بخشی از سیستم های ارتباطی در مسیر های دفنی زیر زمین استفاده می شود. همچنین در نیروگاه ها و مراکز توزیع برق نیز به دلیل تحمل مناسب در برابر حرارت و فشار مکانیکی به کار می رود. استحکام بالا و دوام مناسب باعث شده در محیط های باز و شرایط سخت هم گزینه ای قابل اعتماد باشد.

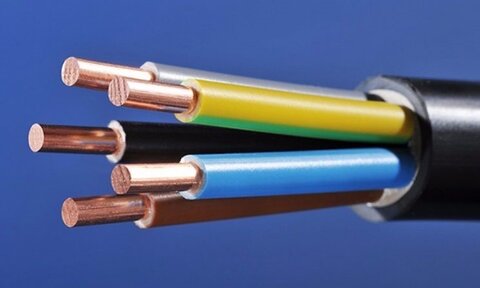

کابل مفتولی چیست؟

کابل مفتولی نوعی کابل برق است که هادی آن از مفتول‌های مسی یا آلومینیومی (کلاس ۱ یا ۲) ساخته می‌شود. این کابل به دلیل انعطاف‌پذیری کم، معمولاً در مسیرهای ثابت، تأسیسات ساختمانی، تابلوهای برق و سایر نصب‌های دائمی به کار می‌رود.

سیم برق مفتولی چیست؟

سیم برق مفتولی دارای یک هادی فلزی است که عمدتاً از مس یا آلومینیوم ساخته می شود و برای انتقال جریان برق در محیط های ثابت استفاده می شود. سیم های برق مفتولی بر اساس استاندارد می توانند کلاس 1 یا 2 باشند.

انواع سیم برق مفتولی

سیم های برق مفتولی از نظر ولتاژ به دو دسته تقسیم می شوند:

• سیم برق مفتولی با ولتاژ نامی 300 تا 500 ولت
• سیم برق مفتولی با ولتاژ 450 تا 750 ولت

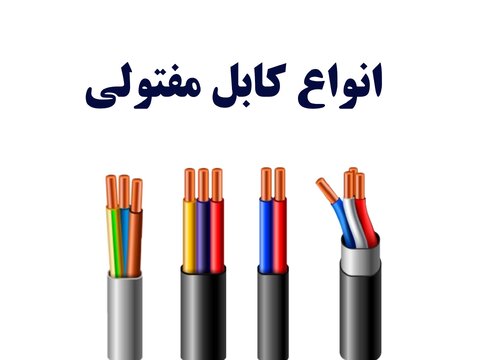

انواع کابل مفتولی

انواع کابل مفتولی شامل کابل های سبک برای سیم کشی داخلی و روشنایی و کابل های سنگین برای انتقال توان در شبکه های توزیع مناسب اند. همچنین این کابل‌ ها می توانند فشار متوسط یا زره دار باشند و هادی آنها از مس یا آلومینیوم ساخته شده باشد. در ادامه بیشتر شما را با انواع کابل مفتولی آشنایی خواهیم کرد.

انواع کابل مفتولی از نظر جنس هادی

انواع کابل مفتولی از نظر جنس هادی عبارتند از:

1. کابل مفتول آلومینیوم: هادی آن از آلومینیوم ساخته شده و سبک و اقتصادی است، بنابراین برای انتقال جریان با ولتاژ پایین مناسب است.
2. کابل مفتولی مسی: هادی این کابل مسی است و جریان برق را بهتر منتقل می کند. برای نصب های ثابت و جا هایی که به مقاومت بیشتر نیاز است، بهترین گزینه می‌ باشد.

انواع کابل مفتولی بر اساس نوع ساختار

از جمله انواع کابل مفتولی بر اساس نوع ساختار عبارتند از:

کابل زره دار

کابل زره دار به دلیل داشتن لایه محافظتی فلزی از فولاد یا آلومینیوم، مقاومت بالایی در برابر فشار مکانیکی، ضربه، سایش و نفوذ جوندگان دارد. این کابل ها معمولاً در محیط های صنعتی، زیرزمینی یا مناطقی که خطر آسیب به کابل وجود دارد، استفاده می شوند.
انواع مختلف کابل آرموردار شامل زره سیمی، زره نواری، زره آلومینیومی و زره فولادی است که هر کدام دارای ویژگی‌ هایی چون انعطاف پذیری، مقاومت در برابر ضربه و وزن متفاوت اند. لایه های عایق و شیلد فلزی داخلی، امنیت و دوام کابل را افزایش می دهند و امکان استفاده در شرایط محیطی سخت و خطرناک را فراهم می کنند. کاربرد های کابل زره‌ دار به شرح زیر است:

• شبکه های برق صنعتی و زیرزمینی
• صنایع نفت، گاز و پتروشیمی
• ساختمان ها و پروژه های عمرانی
• محیط های پرخطر با فشار مکانیکی بالا
• سیم کشی خودروها و تجهیزات صنعتی

کابل ۲۰ کیلوولت

کابل ۲۰ کیلوولت یکی از کابل‌های فشار متوسط است که بسته به شرایط نصب، به‌صورت زره‌دار یا بدون زره تولید می‌شود. از این کابل برای انتقال برق در ولتاژ های بالا ساخته شده و به دلیل استفاده از هادی های مسی یا آلومینیومی و عایق XLPE، مقاومت خوبی در برابر حرارت، رطوبت و مواد شیمیایی دارد. این کابل ها می توانند به صورت زره دار یا بدون زره تولید شوند تا با توجه به شرایط نصب، ایمنی و استحکام مناسبی داشته باشند.
کابل 20 کیلو ولت فشار قوی در پروژه های صنعتی، نیروگاه ها و خطوط توزیع شهری کاربرد گسترده ای دارد و طراحی آن امکان می دهد جریان های بالا با حداقل تلفات منتقل شوند. قیمت کابل 20 کیلوولت به دلیل ساختار آن که شامل هادی، عایق داخلی و خارجی، شیلد فلزی، پوشش میانی، زره و روکش نهایی است نسبت به کابل های معمولی بیشتر است. همه این لایه ها ایمنی و دوام کابل را افزایش می دهند. کابل ۲۰ کیلو ولت در موارد زیر مورد استفاده قرار می‌ گیرد:

• شبکه های توزیع برق شهری
• خطوط انتقال در نیروگاه ها
• پروژه های صنعتی و کارخانه ها
• نصب زیرزمینی و دفنی
• سیستم های کنترل و تجهیزات حساس

انواع کابل برق مفتولی بر اساس تعداد رشته

کابل مفتولی تک رشته: از یک هادی مفتول تشکیل شده است که برای سیم کشی ثابت ساختمان ها و مدار های ساده کاربرد دارد.
کابل مفتولی چندرشته: چند رشته هادی مفتول مجزا که در یک روکش مشترک در کنار یکدیگر قرار گرفته اند. برای مسیرهای پیچیده تر سیم کشی که نیاز هادی های جداگانه دارند، استفاده می شوند.

انواع کابل برق مفتولی بر اساس کلاس کابل

انواع کابل برق مفتولی بر اساس کلاس کابل عبارتند از:

1. کابل سبک: کابل مفتول سبک معمولاً با هادی مسی تک مفتولی کلاس ۱ ساخته می شود و به دلیل سطح مقطع کمتر هادی، وزن پایین تری نسبت به کابل های قدرت سنگین دارد. این کابل ها غالباً در بازه ولتاژی ۳۰۰ تا ۵۰۰ ولت ساخته می شوند و برای سیم کشی داخلی ساختمان، تابلو های برق سبک و مدار های روشنایی کاربرد دارند.
2. کابل NYY: کابل خشک سنگین دارای هادی مسی تک مفتولی یا نیمه افشان با سطح مقطع بالاتر است و به همین دلیل وزن بیشتری دارد. این کابل ها معمولاً در بازه ولتاژی ۰٫۶/۱ کیلوولت (۶۰۰ تا ۱۰۰۰ ولت) تولید می شوند و برای انتقال توان در شبکه های توزیع برق مورد استفاده قرار می‌گیرند.

چگونه کابل مفتولی استاندارد را تشخیص بدهیم؟

برای تشخیص کابل مفتولی استاندارد باید به کیفیت ساخت آن توجه کنید؛ هادی یا هادی‌های کابل باید به‌درستی در مرکز ساختار کابل قرار گرفته باشند و ضخامت روکش نیز در تمام طول کابل یکنواخت و بدون ناصافی، برآمدگی یا فرورفتگی باشد. رنگ هادی مسی باید شفاف و بدون آثار تیرگی یا اکسیدشدگی دیده شود.
در صورت عبور جریان متناسب با ظرفیت اعلام شده، کابل نباید بیش از حد داغ شود؛ گرمای غیرعادی نشانه کیفیت پایین است. وجود نشان استاندارد معتبر روی بدنه یا بسته بندی کابل مفتول هم اهمیت زیادی دارد.

ضخامت های مختلف سیم و کابل مفتولی و کاربرد آنها

• سیم و کابل مفتولی در سطح مقطع ۰٫۵ تا ۱۶ میلی‌متر مربع تولید می‌شوند.
• سیم و کابل مفتولی با ضخامت 0.5 تا 2.5 برای سیم کشی های کلید و پریز، مدارهای روشنایی ساده و سیستم های کوچک صنعتی کاربرد دارند.
• سیم و کابل مفتولی از سایز 4 تا 16 برای پروژه های صنعتی کاربرد دارند.
